底涂选择与层间附着控制

底涂解决什么问题

底涂用于封闭多孔基面、增强润湿与附着、降低排气风险，并在金属表面提供必要的防锈或界面作用。底涂不是越厚越好，堆料可能影响固化和层间结合。

不同基材的判断

混凝土关注强度、含水率和孔隙；金属关注除锈、粗糙度和清洁度；旧涂层关注原层附着、相容性和表面污染。无法确认时，应先做小面积配套试验。

复涂窗口

下一道施工应在底涂达到规定状态且仍处于复涂窗口内进行。超过窗口后，依据 TDS 完成清洁、打磨或专用界面处理。

附着验证

试样应使用与正式工程相同的基材处理、配料和养护条件。记录破坏位置比单看数值更重要：基层内聚破坏、界面破坏和层间破坏代表不同问题。

基材识别与底涂匹配

底涂的首要任务是建立可靠界面，但不同基材所需机理并不相同。混凝土需要封闭孔隙、润湿毛细孔并降低排气；碳钢需要在规定清洁度和粗糙度上形成防锈附着；镀锌、不锈钢、铝材和瓷砖等致密表面则更依赖清洁、粗化与专用界面化学。旧涂层维修必须确认原层是否牢固、是否粉化、是否含蜡或硅，并用小面积试验验证溶胀和层间结合。只按“通用底漆”名称选用风险很高。

基层检测应在打磨清洁后进行。混凝土关注强度、含水与返潮，金属关注油污、盐分、返锈和粗糙度，旧漆关注附着与相容。底涂用量不是固定数字，多孔基层吸收较大，致密基层过量则容易形成厚而光滑的脆弱膜。施工应以均匀润湿、连续封闭且无堆积为目标，必要时分两次薄涂。发现局部快速吸干，说明孔隙或修补材料差异需要单独处理。

复涂窗口与界面管理

复涂窗口表示下道材料能够与前层形成可靠结合的时间范围。过早覆盖可能困住溶剂、气泡或未完成反应的组分；过晚覆盖则会因表面完全固化、污染或表面能下降而失去化学结合。现场应以材料技术资料和实际温度为依据记录每个区域的施工时间。面积较大时采用分区标签或电子记录，防止不同班组把“表干”误认为可以任意复涂。

超过窗口后，通常需要去除污染、机械打磨形成均匀粗糙度并彻底吸尘，部分体系还需重新使用界面材料。汗渍、灰尘、冷凝水、脱模剂和清洁剂残留都会削弱层间附着。雨后或清洗后应等待并复测，而不是只看表面颜色。打磨既不能只留下零散划痕，也不能磨穿到底材后不补底。边角、孔洞和难以到达位置要用手工工具补充处理。

附着试验与异常处理

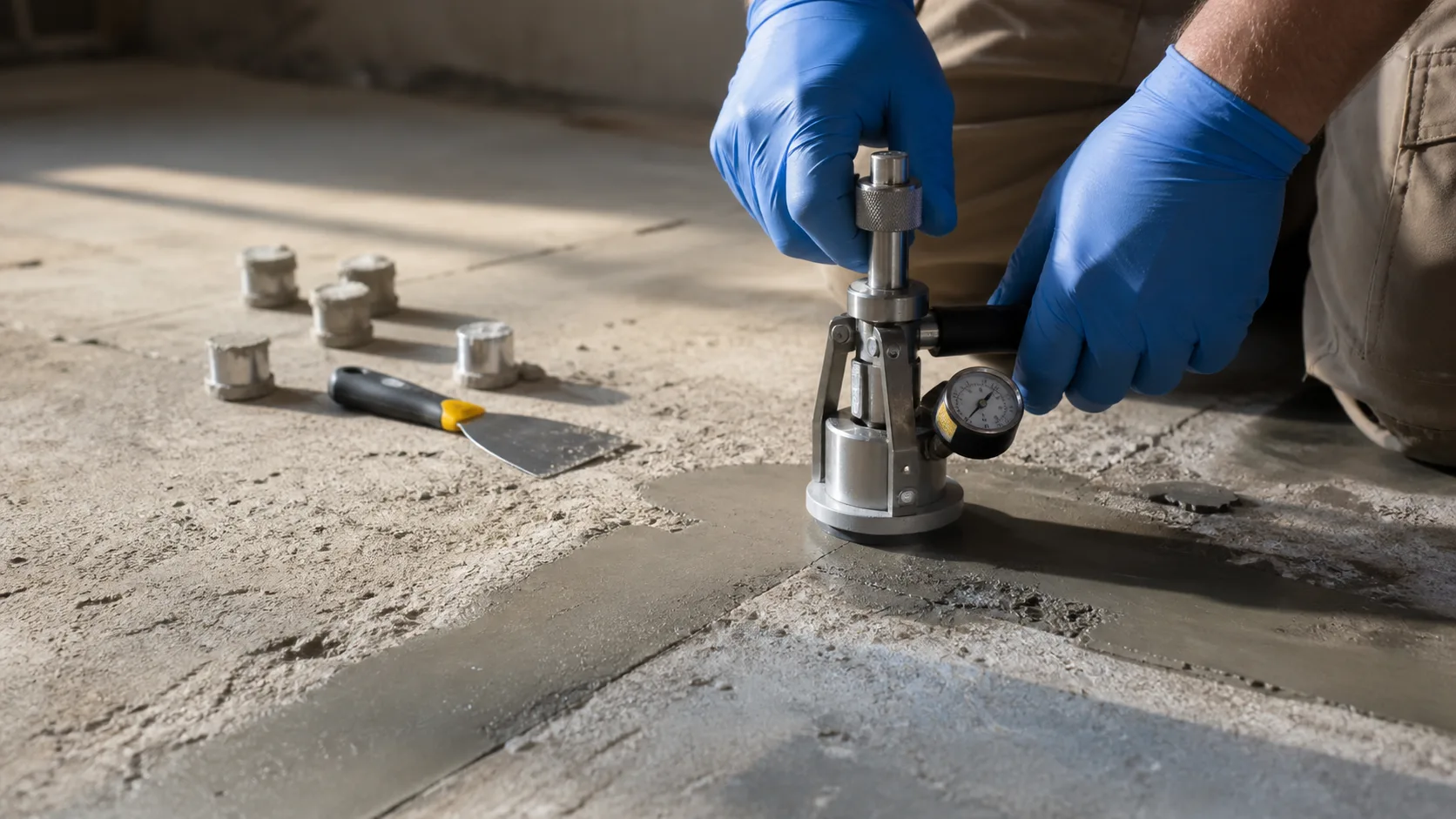

试验区应复制正式工程的基材处理、材料批次、配比、工具、膜厚和养护条件。拉拔试验记录数值的同时，要记录胶黏剂失效、基层内聚破坏、底涂界面破坏或层间破坏。划格法适合部分薄膜和金属基材，但不能替代所有拉拔评价。测试点应覆盖正常区和风险区，避免只挑表面最理想位置。试验造成的孔洞按完整层次修补，并标记留档。

若出现脱层，先确定失效界面，再追查水分、污染、表面处理、配比、窗口和养护。未找到根因前继续覆盖，只会扩大返工范围。修复时去除到牢固边界，羽化打磨旧膜，清洁后恢复相容底涂及后续层。对于系统性问题，应暂停大面积施工，复核材料批次和工艺并重新做样板。明确停工和复工条件，是控制质量风险的重要环节。

项目落地与风险复核

正式进场前，项目负责人应组织设计、材料、施工和使用方共同完成条件复核，把图纸要求转换成现场可执行的区域清单。清单至少包含基材类型与状态、目标层次和膜厚、节点位置、材料批次、单次配料量、施工工具、人员分工、环境控制、复涂时间及开放条件。对交叉作业、临时用电、通风、防火和成品保护同步安排，避免涂装工序与焊接、切割、扬尘或设备安装相互干扰。首个作业区完成后进行班组自检和技术复核，将实际用量、固化状态与样板结果比较，确认无系统性偏差再连续展开。

质量管理应设置可暂停的检查节点，而不是等全部覆盖后一次验收。基层处理完成、底涂封闭完成、缺陷修补完成、关键节点增强完成和面层交付前，分别检查并留存照片与数据。出现材料状态异常、环境越界、批次变化或大面积缺陷时，应立即隔离区域，保留样品和记录，由技术人员判断处置方法。任何返工都要写明失效界面、处理范围、采用材料和复验结果。通过样板先行、过程见证、数据留痕和闭环复验，才能把实验室性能稳定转化为工程现场的长期使用效果。
